Использование NavigationLinks

NavigationLinks используются для соединения полигонов навигационной сетки из NavigationRegion2D и NavigationRegion3D на произвольных расстояниях для поиска пути.

NavigationLinks также используются для учета сокращенных путей перемещения при поиске пути посредством взаимодействия с игровыми объектами, например, лестницами, трамплинами или телепортами.

2D- и 3D-версии узлов NavigationJumplinks доступны как NavigationLink2D и NavigationLink3D соответственно.

Различные навигационные области могут соединять свои навигационные сетки без использования NavigationLink, если у них есть пересекающиеся рёбра или рёбра, находящиеся в пределах edge_connection_margin навигационной карты. Как только расстояние становится слишком большим, построение корректных соединений становится проблемой, которую могут решить NavigationLinks.

Подробнее об использовании навигационных регионов см. в документе Использование NavigationRegions. Подробнее о соединении навигационных сеток см. в документе Подключение навигационных сеток.

Элементы NavigationLinks имеют много общих свойств с NavigationRegions, например, navigation_layers. NavigationLinks добавляют единую связь между двумя точками на произвольном расстоянии в отличие от NavigationRegions, которые добавляют более локальную проходимую область с ресурсом навигационной сетки.

У NavigationLinks есть start_position и end_position, и они могут идти в обоих направлениях, если включено bidirection. При размещении навигационная ссылка соединяет полигоны навигационной сетки, ближайшие к ее start_position и end_position в пределах радиуса поиска пути.

Радиус поиска полигона можно настроить глобально в ProjectSettings в разделе navigation/2d_or_3d/default_link_connection_radius или задать для каждой навигационной карты индивидуально с помощью функции NavigationServer.map_set_link_connection_radius().

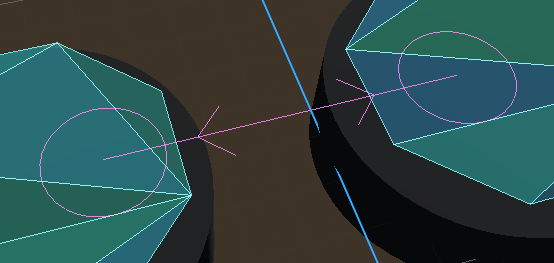

В редакторе есть отладочные маркеры для start_position и end_position. Стрелки указывают направление, в котором можно перемещаться по ссылке, а видимый радиус позиции показывает радиус поиска полигонов. Все полигоны навигационной сетки внутри сравниваются, и для соединения с ребром выбирается ближайший из них. Если в радиусе поиска не найдено ни одного подходящего полигона, навигационная ссылка отключается.

Визуальные элементы отладки ссылок можно изменить в редакторе ProjectSettings в разделе debug/shapes/navigation. Видимость отладки также можно контролировать в меню гизмо редактора 3D Viewport.

Навигационная ссылка не обеспечивает какого-либо специального перемещения по ней. Вместо этого, когда агент достигает точки ссылки, игровой код должен отреагировать (например, через триггеры области) и предоставить агенту возможность пройти по ссылке, чтобы оказаться в другой точке ссылки (например, посредством телепортации или анимации). Без этого агент будет пытаться двигаться по пути ссылки самостоятельно. В итоге получится, что агент идёт по бездонной яме вместо того, чтобы дождаться движущейся платформы, или проходит через телепорт и проходит сквозь стену.

Шаблоны сценариев навигационных ссылок

Следующий скрипт использует NavigationServer для создания новой навигационной ссылки.

2D GDScript2D C#3D GDScript3D C#

extends Node2D

var link_rid: RID
var link_start_position: Vector2
var link_end_position: Vector2

func _ready() -> void:
    link_rid = NavigationServer2D.link_create()

    var link_owner_id: int = get_instance_id()
    var link_enter_cost: float = 1.0
    var link_travel_cost: float = 1.0
    var link_navigation_layers: int = 1
    var link_bidirectional: bool = true

    NavigationServer2D.link_set_owner_id(link_rid, link_owner_id)
    NavigationServer2D.link_set_enter_cost(link_rid, link_enter_cost)
    NavigationServer2D.link_set_travel_cost(link_rid, link_travel_cost)
    NavigationServer2D.link_set_navigation_layers(link_rid, link_navigation_layers)
    NavigationServer2D.link_set_bidirectional(link_rid, link_bidirectional)

    # Enable the link and set it to the default navigation map.
    NavigationServer2D.link_set_enabled(link_rid, true)
    NavigationServer2D.link_set_map(link_rid, get_world_2d().get_navigation_map())

    # Move the 2 link positions to their intended global positions.
    NavigationServer2D.link_set_start_position(link_rid, link_start_position)
    NavigationServer2D.link_set_end_position(link_rid, link_end_position)
